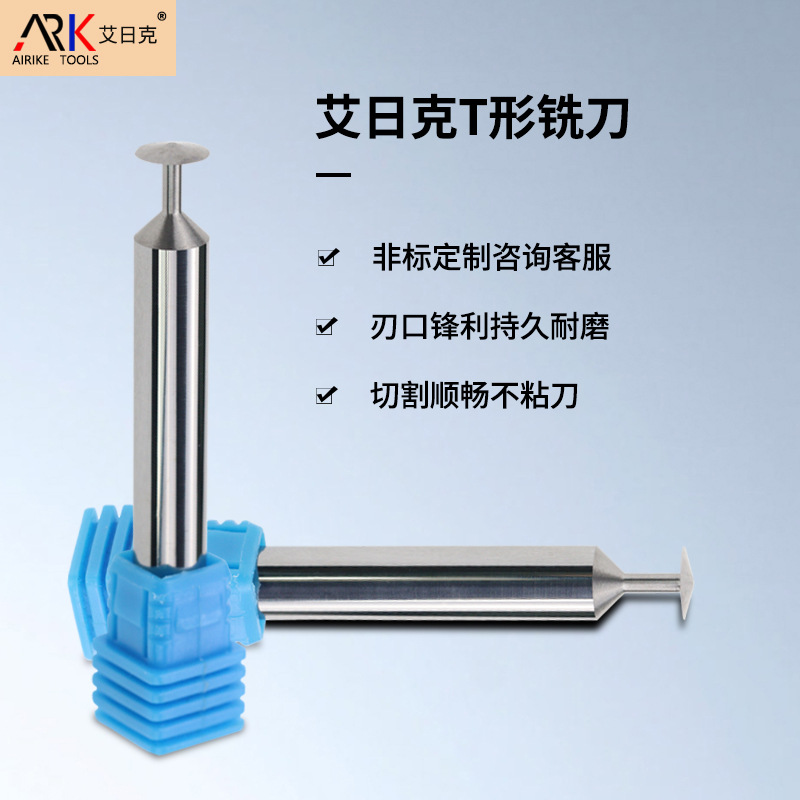

T型刀，因其形狀酷似字母“T”而得名，是數控加工中用于銑削T型槽、加工燕尾槽及倒角的重要刀具。與普通立銑刀不同，T型刀的結構特殊，其切削部分位于刀柄下端的圓盤狀刀體上。這種特殊的幾何結構，使得其切削直徑(即刀頭圓盤部分的最大外徑)的測量不能簡單套用常規方法。準確測定切削直徑，對于設定刀補、保證槽寬精度以及避免過切至關重要。那要如何測量T型刀的切削直徑呢？下面是眾業達小編的介紹。
測量T型刀切削直徑的方法如下：
1、常規量具測量法：外徑千分尺的應用
對于大多數標準T型刀，最直接且常用的測量工具是外徑千分尺。這是車間現場獲取刀具直徑最高效的手段。測量時，需要將千分尺的兩個測量面分別貼合在T型刀刀頭圓盤的最大外圓處。由于T型刀的切削刃通常分布在圓盤的圓周上，測量時需格外注意避開切削刃的刃口，以免劃傷千分尺的精密測砧，同時也避免因刃口倒角導致的讀數偏差。
操作時，應輕微轉動千分尺棘輪，確保測力適中。為了確保數據的準確性，建議在圓周上選取多個點位(如互成90度的兩個位置)進行測量，取其平均值或最小值作為最終的切削直徑。如果測量值顯示刀具直徑小于公差下限，說明刀具已磨損嚴重，需及時更換。
2、相對比較測量法：游標卡尺的技巧性使用
雖然外徑千分尺精度更高，但在某些現場條件下，游標卡尺因其便捷性也被廣泛使用。然而，由于T型刀的刀頭通常比刀桿寬，且切削刃位于外緣，直接使用卡尺的外測量爪可能會因視線角度問題產生讀數誤差。
在使用卡尺測量時，應確保卡尺量爪與刀頭外圓緊密接觸，并保持卡尺與刀具軸線垂直。對于初學者而言，卡尺測量的誤差通常在0.02mm-0.05mm之間，對于精度要求極高的T型槽加工，這一誤差可能不可接受。因此，卡尺更適用于粗加工前的快速預估，或用于判斷刀具是否存在嚴重的徑向跳動。
3、輔助工具測量法：圓柱銷配合測量
當T型刀的切削刃存在復雜的幾何角度，或者刀頭邊緣存在倒角、圓角導致千分尺無法直接貼合最大外徑時，可以采用輔助圓柱銷配合測量法。這種方法能有效解決接觸面不平整帶來的測量難題。
具體操作步驟如下：選取兩根直徑已知且尺寸一致的精密圓柱銷(或鉆頭柄)，將它們分別置于T型刀刀頭的兩側，使圓柱銷的外側緊貼刀頭的外圓輪廓。隨后，使用千分尺測量兩根圓柱銷外側的距離。此時，刀具的切削直徑等于千分尺讀數減去兩根圓柱銷的直徑之和。這種方法能夠有效避開刃口干擾，通過幾何換算得出精確的切削直徑，特別適用于測量磨損后邊緣不規則或帶有特殊涂層的T型刀。
通過上述介紹可知，T型刀切削直徑的測量雖看似簡單，實則需要根據刀具的具體形態和精度要求選擇合適的方法。外徑千分尺適合標準刀具的快速檢測，游標卡尺適用于粗略判斷，而圓柱銷輔助法則能應對復雜刃型的精密測量。掌握這些技巧，不僅能確保加工尺寸的精準傳遞，更是每一個機加工人員提升工藝水平的必修課。
